Fiber-Laser

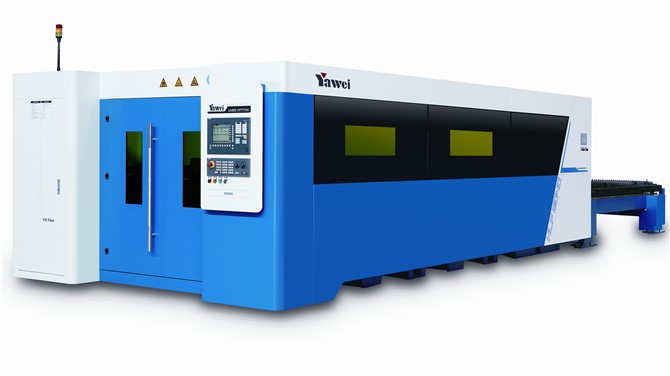

Faserlaser – die neuste Generation von Großformat bis MAXI
Die Faserlaser der Serie HLF sind ultraschnelle, hochpräzise Fiberlaser mit neuster Technologie. Mit Precitec Autofokus Schneidkopf, Siemens Touchscreen Steuerung und Antriebe und IPG Resonatoren ausgestattet.
Natürlich bieten wir Ihnen für unsere Faserlaser umfassenden Service, Schulung, Software und Ersatzteilversorgung an. Unser großes Team an erfahrenen Technikern ermöglicht schnelle Reaktionszeiten und kurze Anfahrten.
PRECITEC Auto Fokus Schneidkopf – Made in Germany
Die Faserlasermaschine HLF ist mit einem Autofokus Schneidkopf der Premium Baureihe vom deutschen Hersteller Precitec ausgestattet.
Der extrem effiziente Abstandssensor ermöglicht maximale Schnittgeschwindigkeiten bei höchster Schnittqualität und gleicht dabei effizient in seinen Grenzen Unebenheiten im Rohrmaterial aus.
Schneidkopf Kollisionsschutz
Im Kollisionsfall löst sich der Schneidkopf automatisch von der Aufhängung um größere Schäden zu vermeiden. Die erneute Installation kann einfach wieder installiert werden um Stillstandszeiten zu minimieren.
Siemens CNC Steuerung – Made in Germany
Die Siemens Steuerung 840DsL mit Touchscreen ermöglicht es auch unerfahrenen Bedienern einfach Programme zu schneiden. LAN, USB sind Standard. Blechkantenerkennung, Leistungsanpassung bei spitzen Konturübergängen, Fortsetzen des Schnittes nach Unterbrechung sind ebenso im Standard enthalten.
IPG Resonator – Made in Germany
YAWEI verwendet in ihren Fiberlasern der Serie HLF nur hochwertige IPG Resonatoren von 1kW bis 15kW Leistung.

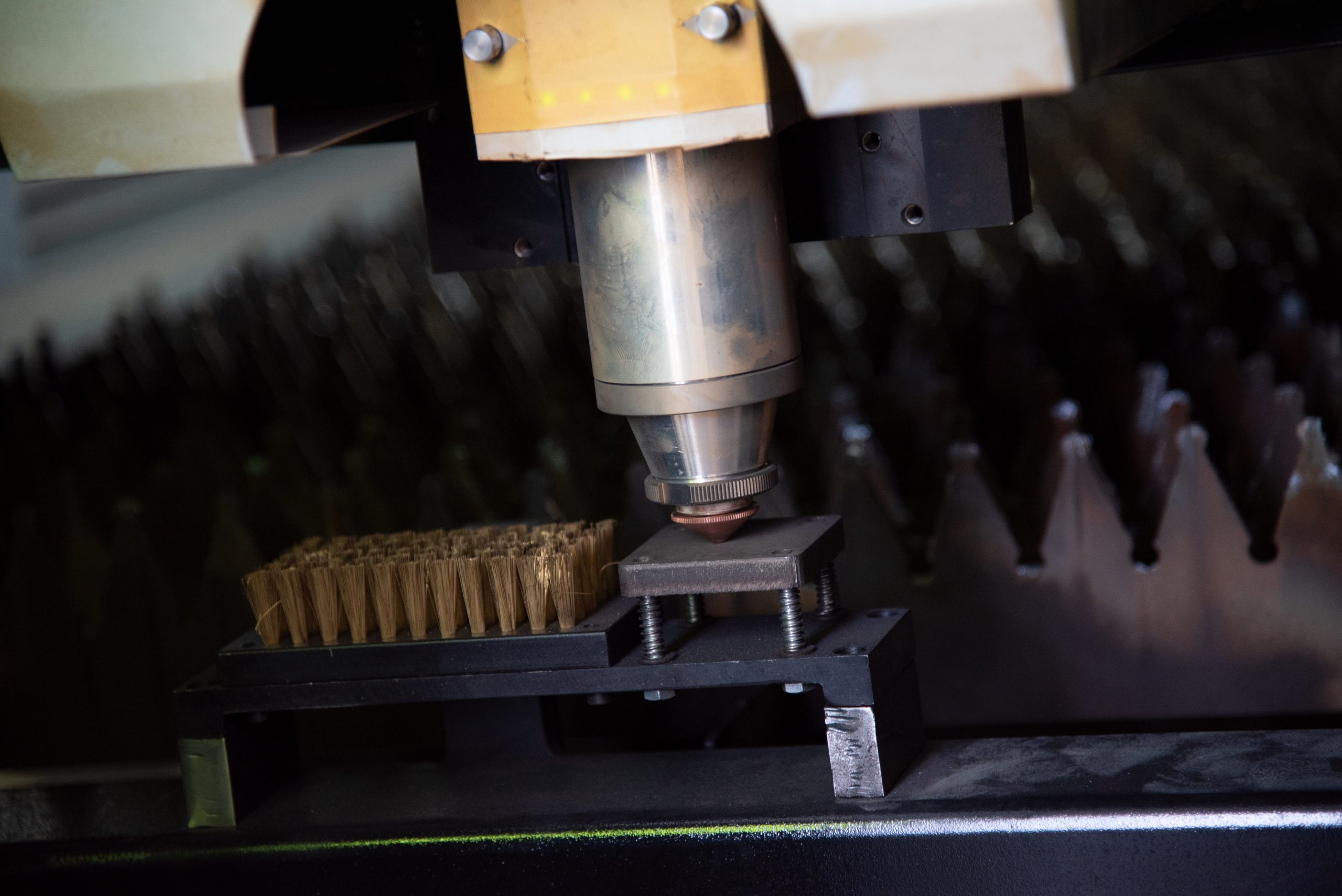

Automatische Düsenreinigung + Abstandskalibrierung
Die Fiberlasermaschine reinigt automatisch turnusmäßig die Düse von ggf. auftretenden Schneidspritzern um Schneidprobleme zu verhindern. Nach Düsenwechsel wird automatisch der Abstandssensor kalibriert. Rüstzeiten werden dadurch immens reduziert.
Maschinenrahmen – spannungsarm
Der Stahl-Maschinenrahmen wird nach dem Schweißen spannungsarm geglüht zur Minimierung des Materialstresses. Dadurch erhält der Rahmen höchste Steifheit für maximale Performance. Durch die Bearbeitung des Rahmens auf modernsten großformatigen CNC Maschinen garantieren maximale Präzision.
Führungen und Antriebe – aus Deutschland und Japan
Die Linenarührungen der Faserlasermaschine YAWEI stammen von THK aus Japan. Dies ermöglicht höchste Positioniergenauigkeit bei maximaler Lebensdauer und minimaler Geräuschemission.
Die schrägverzahnten Zahnstangen aus dem Hause Wittenstein ermöglichen eine optimale Positioniergenauigkeit für anspruchsvolle Anwendungen.
Der beidseitige der X-Achse sorgt für maximale Beschleunigung und extreme Stabilität. Die Antriebe und deren Dual-Synchronierungstechnologie stammen von Siemens.

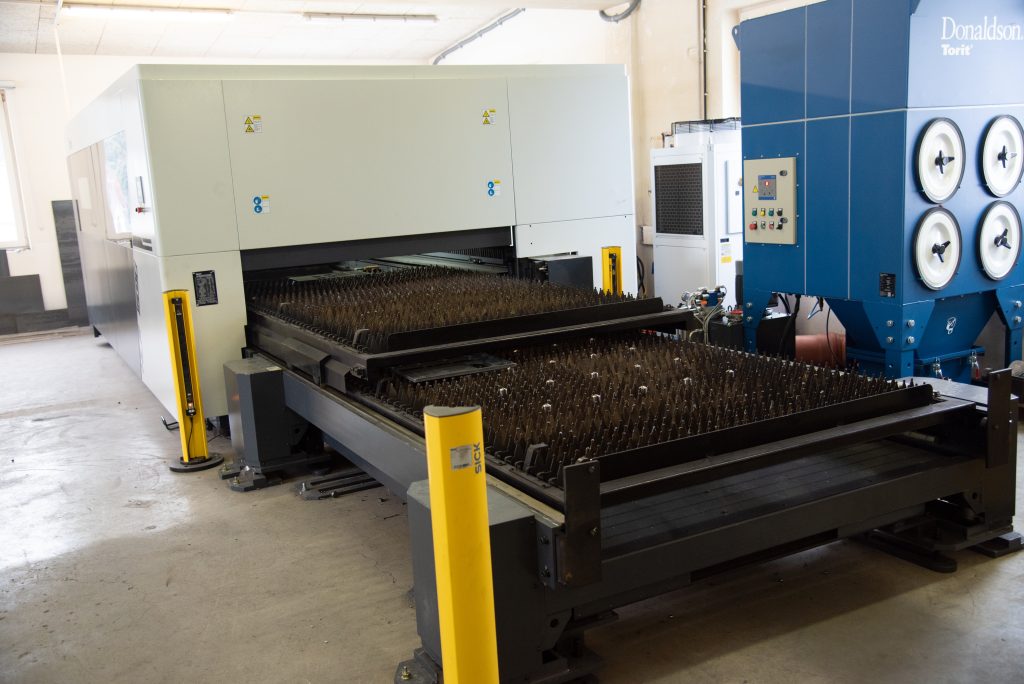

Wechseltisch
Der Wechseltisch ermöglicht das Entladen des fertig bearbeiteten Tisches, während in der Lasermaschine der 2. Tisch bearbeitet wird. Dieser kann optional mit Kugelrollentisch zur einfacheren Positionierung des Blechs ausgestattet werden. Der Wechseltisch wird vorm Wechsel hydraulisch angehoben / abgesenkt. Eine ergonomische Beladehöhe ist somit immer gegeben.
Um den Wechseltisch werden SICK Lichtschranken positioniert, um den Bediener von Gefahren zu schützen.
CE Konformität
Die YAWEI Fiberlaser Serie HLF ist vom TÜV Rheinland geprüft und abgenommen und wird mit CE Kennzeichnung geliefert.
Die Fiberlasermaschine ist komplett eingehaust und hat an Front und Seiten Filterglasscheiben um den Schneidprozess zu überwachen.
| Beschreibung | Einheit | HLF 1530 | HLF 2040 | HLF 2060 | HLF 2562 | HLF 2580 |
| max. Blechgröße | mm | 3000×1500 | 4000×2000 | 6000×2000 | 6200×2500 | 8000×2500 |
| X Achsen Verfahrweg | mm | 3040 | 4040 | 6040 | 6240 | 8040 |
| Y Achsen Verfahrweg | mm | 1520 | 2020 | 2020 | 2520 | 2520 |
| Z Achsen Verfahrweg | mm | 120 | 120 | 120 | 120 | 120 |
| X/Y Geschwindigkeit | m/min | 170 | 170 | 170 | 140 | 140 |
| X/Y Beschleunigung | m/s2 | 2G | 2G | 2G | 1.5G | 1.5G |
| Positioniergenauigkeit | mm | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 |
| max. Werkstückgewicht | kg | 1000 | 1800 | 2800 | 3500 | 4000 |
| Maschinenmaße | mm | 9200x4800x2200 | 12000x5000x2200 | 16500x5000x2200 | 17000x5000x2200 | 20500x5500x2200 |
| Gewicht | kg | 11000 | 14500 | 20000 | 22000 | 26000 |
| Laserleistung | kW | 3 / 4 / 6 / 8 / 10 / 12 / 15 | ||||
Automatisierungsmöglichkeiten
Yawei bietet seinen Kunden mehrere standardisierte Lösungen zur Be- und Entladung der Fiberlaser an. Entsprechend der Kundenanforderungen sind natürlich auch individuelle Lösungen möglich.
Kugelrollentisch
Der optionale Kugelrollentisch hebt bei Bedarf hydraulisch das Blech am Wechseltisch über den Schneidtisch. Dies ermöglicht ein einfacheres Be- und Entladen auch schwerer Bleche.
Donaldson Absaug-/Filtereinheit
YAWEI setzt bei der Schneidstaubfilterung auf Qualität und bietet Donaldson Absauganlagen optional an.
Blechlagenerkennung
Der Sensor des Schneidkopfes ermöglicht es, die Lage des Bleches zu vermessen und das Programm bei Schieflage des Bleches wenn nötig dem Blech anzupassen.
Düsenwechsel
Der automatische Düsenwechsel ermöglicht die schnelle automatische Umrüstung zwischen verschiedenen Materialien und Blechdicken. Somit wird der Gasverbrauch entsprechend des zu schneidenden Materials optimiert und die Schnittqualität perfektioniert
